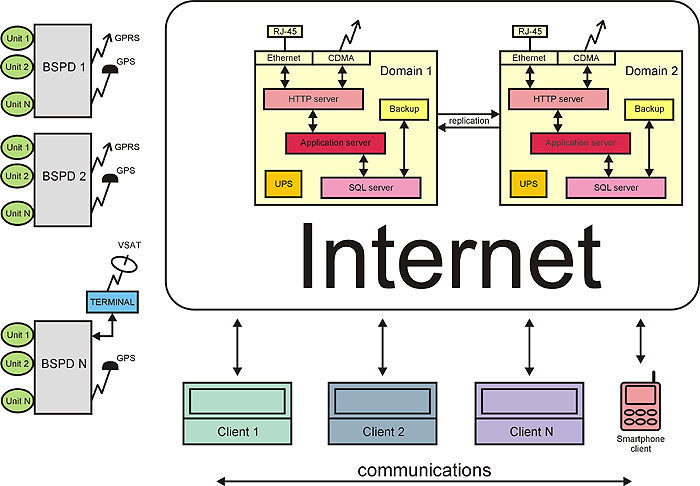

Состав системы и схема взаимодействия её элементов

Система мониторинга состоит из активного оборудования, установленного на объектах заказчика, и централизованного хранилища данных.

Хранилище данных представляет из себя территориально разнесённый кластер серверов. Каждая единица кластера (домен) содержит HTTP-сервер, сервер приложений и сервер базы данных, предназначенные для обработки поступающей информации с объектов, её хранения, обработки и отображения по запросу пользователей.

Каждый домен имеет независимое основное и резервное электропитание, основной и дополнительный канал связи, систему архивации базы данных, и может существовать отдельно от остальных доменов в случае выхода из строя последних. В штатном режиме домены непрерывно общаются друг с другом, реплицируя поступающую информацию, тем самым поддерживая её целостность. В настоящий момент домены размещены на территории России и ЕС.

Активным оборудованием, доставляющим информацию в систему, являются Блоки Сбора, Передачи Данных и Управления (БСПД-У2 - BSPD), умеющие работать с кластером серверов. БСПД-У2 взаимодействуют односторонне только с мониторируемым оборудованием (Unit) и хранилищем. Доступ извне к ним закрыт. Передача данных может осуществляться через каналы сотовой связи посредством встроенных GPRS-модемов, через спутниковые каналы связи при подключении БСПД-У2 к спутниковым терминалам, так и по кабельному Ethernet. Все данные, поступающие с объектов, имеют информацию глобального позиционирования, благодаря встроенным в БСПД-У2 GPS-приёмникам последнего поколения. При передаче данных используется транзакционная модель взаимодействия с хранилищем данных.

Пользователь (человек или информационная система заказчика) взаимодействует только с хранилищем данных через веб-интерфейс либо через шлюзы данных. Таким образом система виртуализирует поступающую информацию, обеспечивая удобный и безопасный вариант доступа к ней для конечного пользователя.
